主な機能と利点
- 自動車環境向けに最適化されています（-40度から105度の動作範囲）
- 複数の構成利用可能（5pin、10pin、18pin）
- 高密度配線ソリューションスペースが制約されたアプリケーション用
- USCAR -2、LV214標準に準拠しています確実な品質のため
- 錫メッキ銅合金端子を備えたPBTハウジング耐久性のため
製品の概要
MECコネクタシリーズ
| モデル | 部品番号 | ピンカウント | 仕上げ/素材 | 取り付けタイプ | 行数 | サイズA（mm） | サイズB（mm） | サイズC（mm） | ピッチ（mm） | 行間隔（mm） |  |
| MECコネクタ | bmb 12184- b 21- ty | 18 | 住宅：青いPBT | 浸漬 | 2 | 19.0 | 34.8 | 10.5 | 2.0 | 2.5 | |
| ピン：錫メッキ銅合金（リフロー処理） | |||||||||||
| MECコネクタ | bmb 12104- b 21- ty | 10 | 住宅：青いPBT | 浸漬 | 2 | 19.0 | 24.8 | 10.5 | 2.0. | 2.5 | |
| ピン：錫メッキ銅合金（リフロー処理） | |||||||||||
| MECコネクタ | bmb 12054- b 11- ty | 5 | 住宅：青いPBT | 浸漬 | 1 | 19.0 | 23.4 | 8.0 | 2.0 | / | |
| ピン：錫メッキ銅合金（リフロー処理） |
MECハウジングシリーズ
| モデル | 部品番号 | ポジションカウント | 互換性のあるワイヤ | 仕上げ/素材 | 行数 | サイズD（mm） | サイズE（mm） | サイズF（mm） | ピッチ（mm） | 行間隔（mm） |
|
| MECハウジング | bmp 218- b 21- pb | 18 | aessx0.3mm²、ul 3265 0.3mm² | 住宅：青いPBT | 2 | 14.0 | 23.3 | 10.2 | 2.0 | 2.5 | |
| TPA：ブラックPBT | |||||||||||
| MECハウジング | bmp 210- b 21- pb | 10 | aessx0.3mm²、ul 3265 0.3mm² | 住宅：青いPBT | 2 | 14.0 | 13.3 | 10.2 | 2.0 | 2.5 | |
| TPA：ブラックPBT | |||||||||||
| MECハウジング | bmp 205- b 11- pb | 5 | aessx0.3mm²、ul 3265 0.3mm² | 住宅：青いPBT | 1 | 14.0 | 12.3 | 7.7 | 2.0 | / | |
| TPA：ブラックPBT |

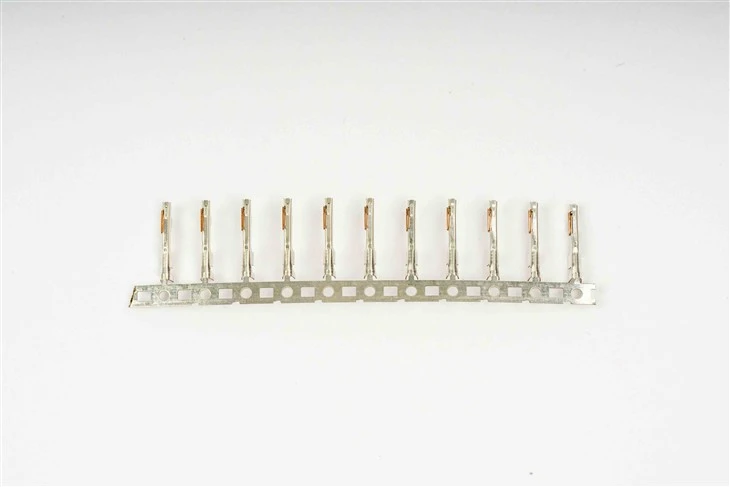

MECメスターミナル
| モデル | 部品番号 | 断熱径 | 仕上げ/素材 |
| MECメスターミナル | C058-000S-0273 | 1 . 5mm max。 | 錫メッキ銅合金 |
パフォーマンスの利点
1.平均電気効率を上回っています
現在の評価：3A AC/DC（0.3mm²ワイヤ）
電圧定格：50V AC/DC
接触抵抗：15mΩ以下（初期/テスト/環境テスト後）以下
2.過酷な環境の耐久性
断熱抵抗：100mΩ以上
誘電強度：1000V AC/min
振動抵抗：uscar -2 v2
3.信頼性の高いための端子設計
低抵抗、耐久性のある缶めっき銅合金
ボードサイドピンはリフロー処理されており、はんだの信頼性が向上しています
4.空間節約小型化
高密度レイアウトは、貴重なインストールのためのスペースを節約します
これは、AWG＃22ワイヤ（1.5mm以下の断熱OD）でのみ動作します
技術仕様
| パラメーター | 価値 |
| 現在の評価 | 3A AC/DC |
| 電圧定格 | 50V AC/DC |
| 接触抵抗 | 15mΩ以下 |
| 誘電強度 | 1000V AC/分 |
| 絶縁抵抗 | 100mΩ以上 |
| 互換性のあるワイヤ | aessx0.3mm²、ul 3265 0.3mm²（AWG＃22に相当、1.5mmに等しい断熱症OD） |
| 温度範囲 | -40程度から105度（現在の負荷温度上昇を含む） |
| コンプライアンス | ROHS、REACH、IMDS |
| 適用される標準 | USCAR -2、LV214、IATF 16949 |
なぜCocentra MECコネクタを選ぶのですか？
1.精密製造
0 . 01mm金型精度の全体的なプラスチックケースにより、一貫した端子挿入/抽出力が保証されます。
100％のオンライン検査により、ゼロディフェクト配信が確保されました
2.迅速な対応サービス
72時間以内に3Dモデル（ステップ/IGES形式）配信
{15-標準のリードタイムを備えたVMIインベントリオプション
3.グローバルコンプライアンス保証
IATF 16949認定による製造
USCAR {-2、LV214の自動車電気基準を満たしています
よくある質問
Q：電気自動車に適した他の多くのACコネクタ.
A：絶対に.私たちのMECシリーズには、PBTハウジングと高温および腐食抵抗に適した錫メッキ銅合金端子が含まれています。
Q：MECコネクタピンのリフロー処理の利点は何ですか？
A：リフロー処理は、はんだ接合の信頼性を大幅に向上させ、コールドはんだと劣悪な接続性の問題を減らします.これは、自動生産ラインのはんだ付けプロセス.のはんだ付けに特に役立ちます
Q：カスタムMECコネクタソリューションはありますか？
A：はい、ピンカウント、特別な材料の選択（高温PPSなど）、色.これは、.}の時間を速めるための72時間の迅速なプロトタイピングサービスを含む完全なカスタマイズを行います。
典型的なアプリケーション
1.ボディコントロールモジュールのワイヤーハーネス（BCM）
2.さまざまな車両センサー信号からの通信
3. LED照明制御ユニット
4.電気自動車の低電圧信号接続
