説明
技術的なパラメーター
主な機能と利点
- 厳しい自動車環境向けに最適化されています広い温度耐性を備えています
- 複数の構成利用可能（8pin、12pin、16pin、20pin）
- 高密度配線ソリューションスペースが制約されたアプリケーション用
- ボードサイド用のLCPハウジングワイヤー側の接続用のPBT
- USCAR -2、LV214標準に準拠しています確実な品質のため
製品の概要
CMコネクタシリーズ
| モデル | 部品番号 | ピンカウント | 仕上げ/素材 | 取り付けタイプ | 行数 | サイズA（mm） | サイズB（mm） | サイズC（mm） | ピッチ（mm） | 行間隔（mm） | サイズG（mm） | サイズH（mm） |
| CMコネクタ | CMB1208S-B 21- tr | 8 | 住宅：ブラックLCP | SMT | 2 | 15.1 | 16.3 | 9.4 | 2.0 | 2.5 | 7.0 | 19.8 |
| ピン：錫メッキ銅合金（リフロー処理） | ||||||||||||
| CMコネクタ | cmb1212s-b 21- tr | 12 | 住宅：ブラックLCP | SMT | 2 | 15.1 | 20.3 | 9.4 | 2.0 | 2.5 | 11.0 | 23.8 |
| ピン：錫メッキ銅合金（リフロー処理） | ||||||||||||
| CMコネクタ | CMB1216S-B 21- tr | 16 | 住宅：ブラックLCP | SMT | 2 | 15.1 | 24.3 | 9.4 | 2.0 | 2.5 | 15.0 | 27.8 |
| ピン：錫メッキ銅合金（リフロー処理） | ||||||||||||
| CMコネクタ | CMB1220S-B 21- tr | 20 | 住宅：ブラックLCP | SMT | 2 | 15.1 | 28.3 | 9.4 | 2.0 | 2.5 | 19.0 | 31.8 |
| ピン：錫メッキ銅合金（リフロー処理） |

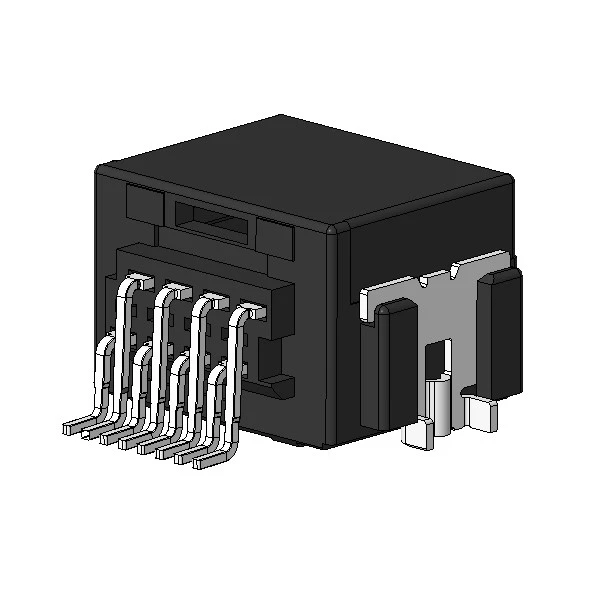

8ピン
8ピン
8ピン
8ピン
12ピン
12ピン
12ピン
12ピン
16pin
16pin
16pin
16pin
20ピン
20ピン
20ピン
20ピン
CMハウジングシリーズ
| モデル | 部品番号 | ポジションカウント | 互換性のあるワイヤ | 仕上げ/素材 | 行数 | サイズD（mm） | サイズE（mm） | サイズF（mm） | ピッチ（mm） | 行間隔（mm） |  |
| CMハウジング | cmc 208- b 21- pb | 8 | aessx0.3mm²、ul 3265 0.3mm² | 住宅：黒のPBT | 2 | 13.7 | 11.3 | 9.3 | 2.0 | 2.5 | |
| TPA：ブルーPBT | |||||||||||
| CMハウジング | cmc 212- b 21- pb | 12 | aessx0.3mm²、ul 3265 0.3mm² | 住宅：黒のPBT | 2 | 13.7 | 15.3 | 9.3 | 2.0 | 2.5 | |
| TPA：ブルーPBT | |||||||||||
| CMハウジング | cmc 216- b 21- pb | 16 | aessx0.3mm²、ul 3265 0.3mm² | 住宅：黒のPBT | 2 | 13.7 | 19.3 | 9.3 | 2.0 | 2.5 | |
| TPA：ブルーPBT | |||||||||||
| CMハウジング | cmc 220- b 21- pb | 20 | aessx0.3mm²、ul 3265 0.3mm² | 住宅：黒のPBT | 2 | 13.7 | 23.3 | 9.3 | 2.0 | 2.5 | |
| TPA：ブルーPBT |
8pos
8pos
8pos
8pos
12pos
12pos
12pos
12pos
16pos
16pos
16pos
16pos
20pos
20pos
20pos
20pos

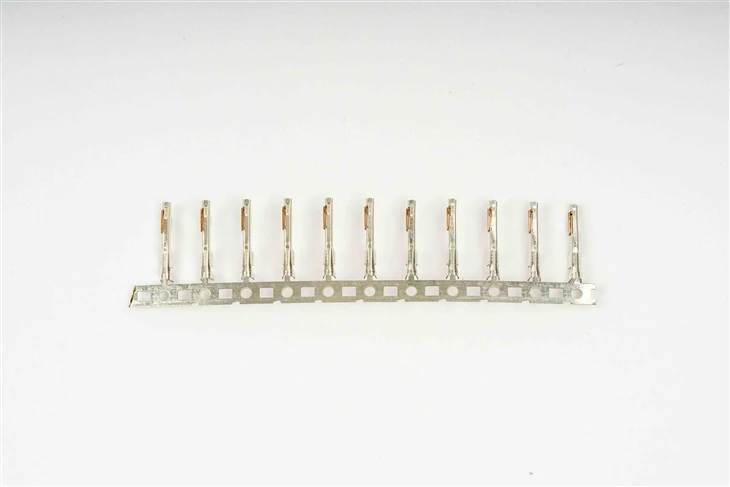

女性端末
| モデル | 部品番号 | 断熱径 | 仕上げ/素材 |
| CMメスターミナル | C058-000S-0273 | 1 . 5mm max。 | 錫メッキ銅合金 |
技術仕様
| パラメーター | 価値 |
| 現在の評価 | 3A AC/DC |
| 電圧定格 | 50V AC/DC |
| 接触抵抗 | 15mΩ以下 |
| 誘電強度 | 1000V AC/分 |
| 絶縁抵抗 | 100mΩ以上 |
| 互換性のあるワイヤ | aessx0.3mm²、ul 3265 0.3mm²（awg＃22に相当） |
| 温度範囲 | -40度から125度（現在の負荷温度上昇を含む） |
| コンプライアンス | ROHS、REACH、IMDS |
| 適用される標準 | USCAR -2、LV214、IATF 16949 |
なぜCocentra CMコネクタを選ぶのですか？
1.電気性能の向上
現在の評価：3A AC/DC（0.3mm²ワイヤ）
電圧定格：50V AC/DC
接触抵抗：15mΩ（テスト後）
2.環境の極端な耐久性
断熱抵抗：100mΩ以上
振動抵抗：uscar -2 v2
温度範囲：-40度から125度
3.信頼できる端子設計
スズメッキを伴う導電性銅合金
リフローされたピンではんだんジョイントの信頼性をアップグレードします
4.空間効率の高い設計
高密度設計は、スペースの使用を最適化します
AWG＃22ワイヤー（1.5mm最大断熱材OD）で動作します
典型的なアプリケーション
1.オンボードチャージャー（OBC）
2.車両式配電システム
3.電気自動車の低電圧接続
4.自動車制御モジュール
