PCB 6G アンテナの設計は、今日のペースの速い技術環境において、エキサイティングではありますが、やりがいのある作業です。 PCB 6G アンテナのサプライヤーとして、私はこの分野でかなりの経験を積んできました。その設計方法に関するヒントと洞察を共有できることをうれしく思います。
6G テクノロジーの基本を理解する
設計プロセスに入る前に、6G とは何なのかを理解することが重要です。 6G は、以前の 4G および 5G と比較して、さらに高速なデータ速度、より低い遅延、より信頼性の高い接続を実現すると期待されています。より高い周波数で動作するため、これらの新しい周波数範囲を効果的に処理できるようにアンテナを設計する必要があります。
6G 周波数帯域はミリ波とテラヘルツの範囲になると予想されています。これらの高周波には、より高い経路損失やより顕著な大気吸収など、独自の一連の課題が伴います。しかし、超高速データ転送の可能性や、接続された膨大な数のデバイスをサポートする機能も提供します。
PCB 6G アンテナ設計の重要な考慮事項
周波数範囲
最初に考えなければならないのは、6G アンテナがカバーする必要がある周波数範囲です。アプリケーションが異なれば、6G スペクトル内の異なる周波数帯域が必要になる場合があります。ターゲット市場の特定の周波数要件については、必ず徹底的に調査してください。たとえば、民生用デバイス用のアンテナを設計している場合、産業用または自動車用のアンテナと比較して、わずかに異なる周波数範囲で動作する必要がある場合があります。
アンテナの種類
PCB 6G アンテナを設計するときに選択できるアンテナのタイプはいくつかあります。一般的なものには、パッチ アンテナ、ダイポール アンテナ、スロット アンテナなどがあります。それぞれのタイプには独自の長所と短所があります。
パッチ アンテナは、PCB 上での製造が容易であり、小型デバイスに統合できるため、人気があります。また、特定の周波数範囲で優れた放射パターンも提供します。一方、ダイポール アンテナは設計がシンプルで、全方向に放射を提供できます。スロット アンテナは、アンテナを狭いスペースに取り付ける必要があるアプリケーションや、特定の放射パターンを実現したいアプリケーションに最適です。
基板材料
PCB に使用する基板材料は、6G アンテナのパフォーマンスに大きな影響を与える可能性があります。 6G の高周波では損失正接が低い基板を選択する必要があります。 Rogers RT/duroid シリーズのような材料は、ミリ波周波数で優れた電気的特性を備えているため、多くの場合良い選択となります。また、温度による誘電率の変化が小さいため、アンテナの性能の安定性を維持するのに役立ちます。
サイズとフォームファクター
今日の世界では、サイズが重要です。消費者は小型でポータブルなデバイスを求めているため、PCB 6G アンテナの設計はコンパクトである必要があります。アンテナのパフォーマンスを犠牲にすることなく、アンテナのサイズを最適化する方法を見つける必要があります。これには、アンテナ構造の折り畳みや高誘電率基板の使用など、高度な小型化技術の使用が含まれる場合があります。
設計プロセス
概念化
まずは、アンテナがどのようなものであるべきかについての大まかなアイデアを考え出すことから始めます。周波数範囲、アンテナの種類、サイズなど、先ほど説明した要件を考慮してください。いくつかの基本的なデザインを紙にスケッチするか、シンプルな CAD ソフトウェアを使用してコンセプトを視覚化します。
シミュレーション
いくつかのコンセプトを決めたら、それをシミュレーションしてみましょう。 CST Studio Suite や HFSS など、利用可能な電磁シミュレーション ツールがいくつかあります。これらのツールを使用すると、アンテナをモデル化し、放射パターン、ゲイン、リターン ロスの観点からそのパフォーマンスを分析できます。シミュレーション結果に基づいて設計を調整して、パフォーマンスを最適化できます。
プロトタイピング
シミュレーション結果に満足したら、プロトタイプを構築します。 PCB 製造サービスを使用して、アンテナのプロトタイプを製造できます。プロトタイプの品質を保証するために、適切な製造プロセスに従ってください。
テスト
プロトタイプをテストして、実際にどのように動作するかを確認します。ネットワーク アナライザーを使用して、アンテナのリターン ロスとインピーダンスを測定できます。スペクトル アナライザを使用して、放射パターンとゲインを分析できます。テスト結果とシミュレーション結果を比較し、設計に必要な調整を加えます。
他のコンポーネントとの統合
PCB 6G アンテナを設計するときは、PCB 上の他のコンポーネントとどのように統合するかについても考慮する必要があります。アンテナは他のコンポーネントと干渉してはならず、またその逆も同様です。電磁干渉 (EMI) を防ぐために、シールドまたは絶縁技術を追加する必要がある場合があります。

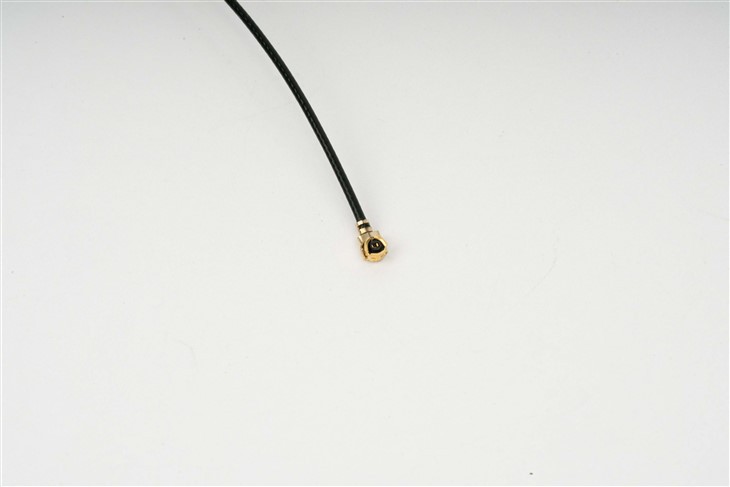

たとえば、モバイル デバイス用の PCB を設計している場合、6G アンテナは Wi-Fi アンテナ、4G PCB アンテナ、およびその他の無線周波数 (RF) コンポーネントと適切に連携する必要があります。あなたは私たちをチェックアウトすることができますPCB Wi-Fi アンテナそして4G PCB アンテナ製品を使用して、単一の PCB 上でさまざまなアンテナがどのように共存できるかを理解してください。
コスト効率の高い設計
どのような設計プロジェクトにおいてもコストは常に重要な要素です。サプライヤーとして、お客様が常に手頃な価格で高性能のアンテナを求めていることを私は知っています。コスト効率の高い PCB 6G アンテナを設計するには、製造の複雑さを軽減する方法を探すことができます。たとえば、パフォーマンスをあまり犠牲にすることなく、より単純なアンテナ構造を使用したり、より手頃な価格の基板材料を選択したりできます。
品質保証
設計を完成させたら、品質保証プロセスを導入することが重要です。これには、一貫したパフォーマンスを確保するためにアンテナの複数のサンプルをテストすることが含まれます。また、環境テストを実行して、アンテナがさまざまな温度、湿度レベル、その他の環境条件に耐えられることを確認することもできます。
結論
PCB 6G アンテナの設計は複雑ですが、やりがいのあるプロセスです。 6G テクノロジーの基本を理解し、主要な設計要素を考慮し、適切な設計プロセスに従い、適切な統合と品質管理を確保することで、高性能 6G アンテナを作成できます。
